Vertical Transfer ถูกออกแบบมา เพื่อใช้ในการป้อนชิ้นงานในแนวดิ่ง กลไกแบบนี้ พี่นิยมใช้งานเป็นอย่างมากสำหรับเครื่องประกอบชิ้นส่วน โดยพี่จะใส่ชิ้นงานลงใน Magazine แล้วใช้ linear actuator ตามตัวอย่างภาพด้านบนทำหน้าที่ในการยกงานขึ้นตามระยะที่เราได้ตั้งค่าเอาไว้ หลังจากนั้นพี่ก็จะใช้ Air Cylinder วิ่งลงมาหยิบเอาไปประกอบกับชิ้นส่วน

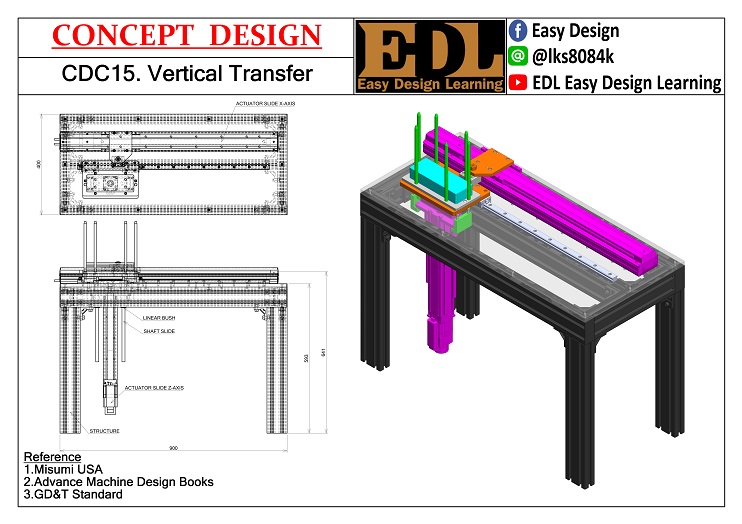

Idea ในการออกแบบ Vertical Transfer ตามภาพ concept design drawing กลไกนี้ตัว jig support งานจะวางอยู่บน LM guide ซึ่งตัวของแผ่น Jig จะเจาะรูด้านใต้เอาไว้เพื่อให้ Linear actuator ด้านล่าง (สีชมพู) ทำการด้านขึ้นมา โดยมี Guide ที่เป็นแท่ง Shaft สีเขียวๆ คอยประคอง เมื่อชิ้นงานถูกใช้จนหมด Linear Actuator ที่วางด้านบนจะเคลื่อนที่พา Jig ไปยังตำแหน่ง Load งาน เพื่อเติมงานต่อไป
การต่อยอดใช้งาน:กลไกนี้ สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักร รวมทั้งยังเหมาะที่จะนำมาทำเป็นโปรเจคจบของน้องๆ นักเรียน นักศึกษา กลไกนี้สนุกมากค่ะ แต่ราคาค่าทำก็แพงเอาเรื่องอยู่เหมือนกันนะคะ
