ออกแบบเครื่องจักร : กลไก Simplified Fine Adjustment Table

adjust table

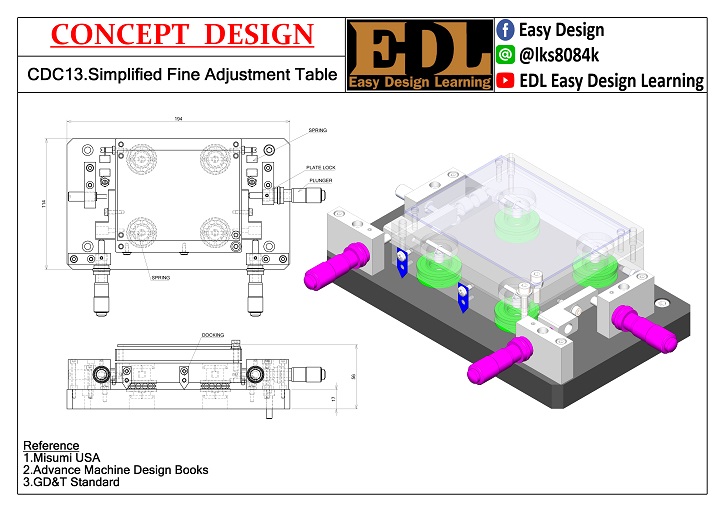

concept design drawing

Adjust table ถูกออกแบบมาเพื่อใช้ในการ setting ระนาบ และตำแหน่งของแผ่น Support ชิ้นงาน Adjust table ในตัวอย่างนี้จะใช้ Spring และ Plugger ในการปรับ setting ข้อดึของการทำแบบนี้คือ เราจะประหยัดค่า machining ไปได้มาก เพราะเราไม่ต้อง control ค่าที่ละเอียดมากๆ เพราะสุดท้ายเราต้องมาปรับหน้างานอยู่ดี หลังจากปรับได้แล้วก็ทำการ lock ตำแหน่งก็ถือเป็นอันเสร็จสำหรับกลไกแบบ Adjust table

การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรได้เป็นอย่างดี
