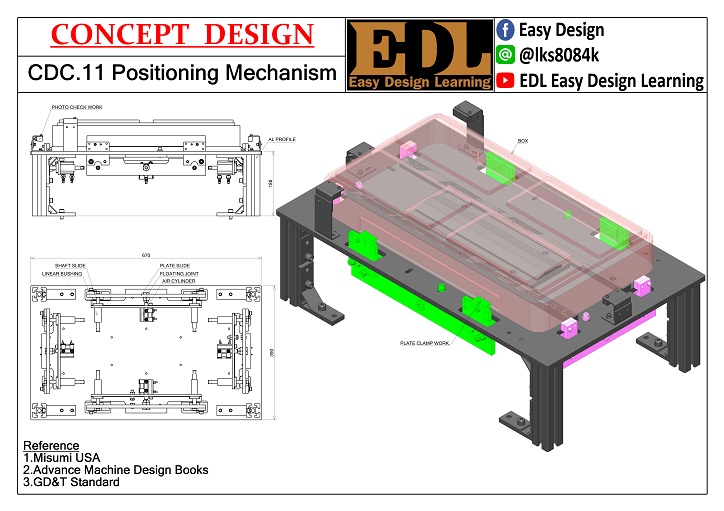

“กลไกจัดตำแหน่งและล็อคชิ้นงาน (Positioning And Clamping Mechanism)”
หลักการทำงาน: กลไกจัดตำแหน่งและล็อคชิ้นงาน (Positioning and Clamping Mechanism) ถูกออกแบบมาใช้สำหรับการจัดตำแหน่งและล็อคตำแหน่งชิ้นงาน โดยการออกแบบนั้นจะใช้ Air cylinder + floating joint +shaft+ linear bushing ในการดึงแผ่นสำหรับ clamp ดันชิ้นงาน ชิ้นส่วนที่ถูกงานนั้นจะใช้ mc-nylon หรือ pom เพื่อป้องกันไม่ให้งานเป็นรอย กลไกแนวๆนี้นิยมใช้งานเป็นจำนวนมากในการออกแบบเครื่องจักร
การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรหรือออกแบบเป็น gripper ให้กับ robot arm ในการหยิบจับวัตถุจำพวกกล่อง หรือวัตถุที่เป็นสีเหลี่ยมเป็นต้น
