ออกแบบเครื่องจักร : กลไก Semi-automatic Grinding Machine

grinding machine

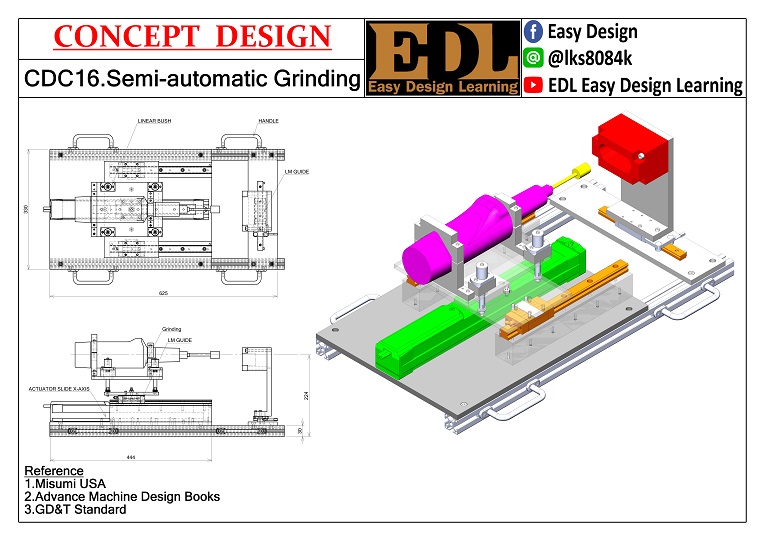

concept design drawing

Grinding Machine ถูกออกแบบมาเพื่อใช้ในการขัดผิวชิ้นงาน โดยกลไกนี้เป็นแบบ semi auto หรือกึ่งอัตโนมัติ โดยมี idea ในการออกแบบคือ ทำการจับยึด tool grinding ไว้บน Linear Actuator โดยมี LM Guide ประคองทั้ง 2 ข้าง ( knowhow เลยนะคะ ถ้ายึด LM guide แล้วมีตัว Linear Actuator ด้านใต้แบบนี้ อย่าพยายามไปจับ Fix เข้ากับ Linear Actuator นะคะ เพราะเดียวมันจะขัดตัวและ setting ยากสุดๆ Assembly ด่าตายแน่เลยค่ะ เราต้องออกแบบให้ Linear actuator ทำหน้าที่เป็นแค่ตัวพาส่วนแรงกระทำให้ลง LM Guide ให้หมด) ซึ่งในการทำงานเราจะจับยึดชิ้นงานและใช้มือในการขยับแกน Y เพื่อเจียร์ผิวชิ้นงานค่ะ เป็นกลไกที่ดิบและง่ายมากค่ะ เหมาะกับการทำเพื่อการเรียนรู้

การต่อยอดใช้งาน: Grinding Machine  เหมาะที่จะนำมาทำเป็นโปรเจคจบของน้องๆ นักเรียน นักศึกษา เพราะไม่ซับซ้อน และค่าใช้จ่ายไม่สูงมาก แต่ได้ความรู้ในเรื่องของการออกแบบระบบ Linear motion เน้นๆเลยค่ะ
