เครื่องยกแผ่นเหล็ก (suction cap lifter) ถูกออกแบบมาเพื่อใช้ในการยกแผ่นเหล็ก แผ่น AL เข้าเครื่อง Machine ในโรงงานนิยมใช้งานกันอย่างมาก หรือเราจะนำมาติดที่ปลายหุ่นยนต์ก็ได้
idea ในการออกแบบนั้น เราจะใช้ระบบ vacuum ในการดูด ซึ่งระบบ vacuum ก็จะมี Pump ที่ใช้สร้างสุญญากาศ มีท่อ และหัว suction cap สำหรับดูดชิ้นงาน

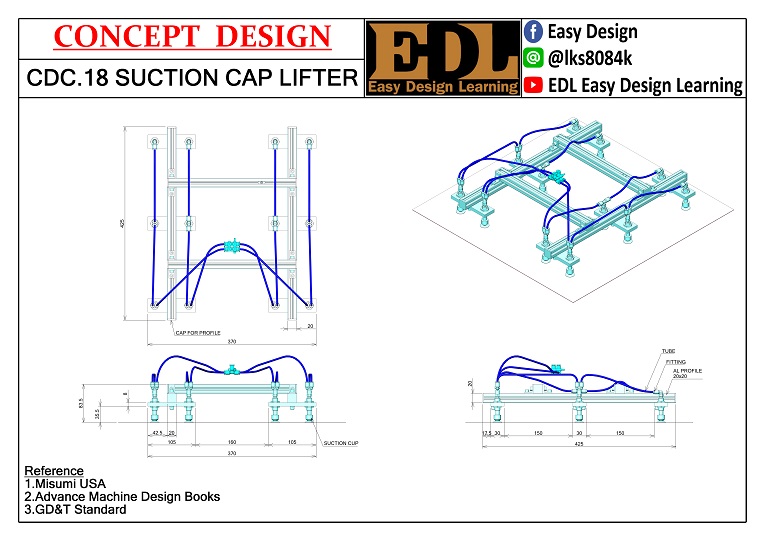

ในการออกแบบสิ่งที่ต้องคำนึงถึงคือ แรงที่ต้องใช้ในการดูดเพื่อให้งานไม่ขยับ และลักษณะการวาง suction cap ควรวางให้กระจายตัว เวลาเราดูดแผ่นจะได้ไม่โค้งงอมาก อาจจะวางลักษณะตามภาพ concept design drawing ก็ได้นะคะ และอีกเทคนิคนึงกรณีชิ้นงานเรามีการโก่งเล็กน้อย เราต้องประมาณจุดที่โก่งมากที่สุด และเลือก suction cap แบบที่ยุบตัวได้ เพราะถ้าเราใช้แบบ fix หรือยุบตัวได้น้อยเกินไปจะทำให้เกิดการค้ำก่อนที่หัวทุกหัวจะดูดได้อย่างแน่นหนาค่ะ
การต่อยอดใช้งาน: เครื่องยกแผ่นเหล็ก (suction cap lifter) เหมาะที่จะนำมาทำเป็นโปรเจคจบของน้องๆ นักเรียน นักศึกษา เพราะไม่ซับซ้อน และค่าใช้จ่ายไม่สูงมาก รวมทั้งยังสามารถนำมาใช้ใน Line การประกอบชิ้นส่วนเพื่อช่วยในการทำงานของพนักงานให้ง่ายขึ้น
