ออกแบบเครื่องจักร : กลไก pick and place with rotation

pick and place with rotation

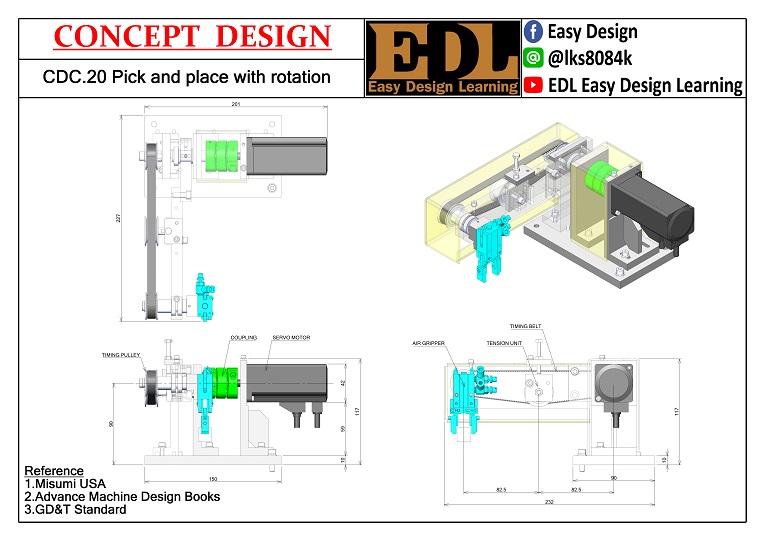

concept design drawing



สอนออกแบบเครื่องจักร: กลไก pick and place with rotation

กลไก pick and place with rotation   ถูกออกแบบมาเพื่อใช้ในหยิบและหมุนชิ้นงาน โดยการหยิบนั้นจะใช้ Air Gripper ในการหนีบชิ้นงาน ส่วนกลไกในการหมุนนั้นจะใช้ต้นกำลังเป็น motor  เนื่องจากเราทำการ offset ตำแหน่งในการหยิบ ดังนั้นเราจะใช้ Timing Pulley  + Timing Belt ในการส่งถ่ายแรงไปยัง Gripper ซึ่งจะทำให้ Gripper หมุนได้

การต่อยอดใช้งาน: กลไก pick and place with rotation  สามารถนำไปติดตั้งเข้ากับเครื่องจักรสำหรับป้อนชิ้นงาน หรือใช้สำหรับกลไกในการลำเลียงได้

นอกจากนั้นยังสามารถนำไปทำเป็น Final Project  ของนิสิต นักศึกษาได้ เพราะอุปกรณ์ใช้ไม่มาก แต่นำไปต่อยอดใช้งานได้จริง

หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร  เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ

Tags: กลไก ป้อนชิ้นงาน ,Pick and place with rotation , Machine Design, Solidwork, Automation Machine , Mechanism , การออกแบบเครื่องจักรกล, โปรเจคนักศึกษา,เครื่องจักรอัตโนมัติ,โปรเจคจบ
