สอนออกแบบเครื่องจักร: กลไก Vertical Feed Mechanism

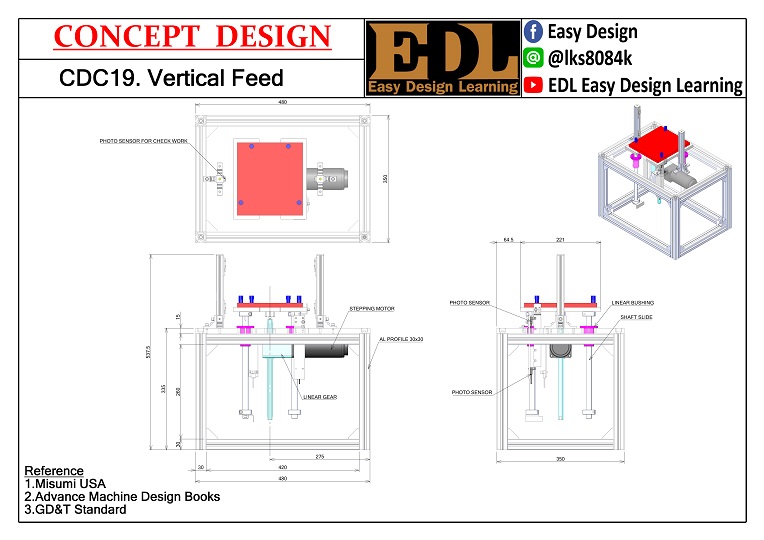

กลไก ป้อนงานในแนวดิ่ง (Vertical Feed Mechanism) ถูกออกแบบมาเพื่อใช้ในการป้อนชิ้นงานในแนวดิ่ง โดย Actuator ที่เราใช้นั้นเป็น Step Motor+ Linear Gear เป็นแหล่งต้นกำลังในการดันชิ้นงานให้ยกตัวขึ้นตามระยะที่เราต้องการ ซึ่งจะมี guide ประคองเป็น Shaft slide + Linear bushing ส่วนการตรวจสอบและ confirm ระยะนั้น เราจะใช้ photo sensor ในการ detect
การต่อยอดใช้งาน: กลไก ป้อนงานในแนวดิ่ง (Vertical Feed Mechanism) สามารถนำไปติดตั้งเข้ากับเครื่องจักรสำหรับป้อนชิ้นงาน หรือใช้สำหรับกลไกในการลำเลียงในแนวดิ่ง
นอกจากนั้นยังสามารถนำไปทำเป็น Final Project ของนิสิต นักศึกษาได้ เพราะอุปกรณ์ใช้ไม่มาก แต่นำไปต่อยอดใช้งานได้จริง
