สอนออกแบบเครื่องจักร: กลไก Stopper Mechanism หลักการทำงาน: กลไกนี้เป็นระบบการหยุดชิ้นงานที่ไหลอยู่บน conveyor โดยใช้หลักการของ link ซึ่งแหล่งต้นกำลังของกลไกนี้คือ Air cylinder โดยกึ่งกลางของ link เป็นจุดหมุนจะถูก support ด้วย bearing Link แบบนี้ปรกติจะหมุนในแนวรัสมี ถ้าเราต้องการทำให้เคลื่อนที่ในแนวเส้นตรงเราจึงต้องใช้ linear guide เข้ามาช่วยประคอง * knowhow นะคะ อย่ายึด fix เชียวนะคะ งัด Linear guide พังแน่นอนค่ะ เราต้องออกแบบจุดจับยึดให้สามารถที่จะ floating ได้ค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับ conveyor ได้ค่ะ จุดเด่นคือ การเสริมกำลังเนื่องจากเราใช้ link ทดแรง อีกทั้งยังช่วยลดพื้นที่ติดตั้งได้อีกด้วย หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: กลไก ป้อนงานในแนวดิ่ง ,Stopper…
Category Archives: ออกแบบเครื่องจักร (Machine Design)
Jun
สอนออกแบบเครื่องจักร: กลไก Work Discharge Mechanism หลักการทำงาน: กลไกนี้เป็นระบบการป้อนงานให้เครื่องจักรทีละชิ้นค่ะ เหมาะสำหรับงานที่เป็นลักษณะกลม idea ในการออกแบบคือเราจะให้จานสีน้ำเงินหมุนป้อนงานมาบน plate สีฟ้าได้ครั้งละ 1 ชิ้น ที่ได้ครั้งละ 1 เพราะเรากัดร่องให้พอดีกับงานแค่ 1 ตัวถ้ามีอีกตัวเข้ามาจะถูกเขี่ยออก หลังจากป้อนงานมาบน plate สีฟ้าซึ่งต่ออยู่กับ motor plate สีฟ้าจะหมุนงานวิ่งเข้าตามราง guide สีเขียวเพื่อป้อนให้กับเครื่องจักรต่อไปค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรได้ใช่ line machining พองานถูกป้อนมาทีละตัว งานจะไหลเข้า fixture lock position ด้วย toggle clamp แบบ auto หลังจากนั้นเราจะเจาะ จะปาด ก็สุดแล้วแต่การออกแบบของน้องๆเลยค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: กลไก ป้อนงานในแนวดิ่ง ,Work Discharge Mechanism , Machine…
Jun
สอนออกแบบเครื่องจักร: กลไก Cleaning Machine หลักการทำงาน: กลไก cleaning machine นี้เป็นระบบทำความสะอาดชิ้นงาน จะมี Blow Ionizers ติดอยู่กับ Air cylinder ทำหน้าที่เข้ามาเป่าทำความสะอาดชิ้นงาน การต่อยอดใช้งาน:กลไกนี้เหมาะกับนำมาทำเป็นโปรเจคจบมากค่ะ เพราะด้วยกลไกที่ไม่ซับซ้อนมากมีแค่เพียงชุดเป่าทำความสะอาดงานติดอยู่กับ air cylinder เท่านั้นเอง โดยโจทย์ที่ท้าทายที่ต้องใช้การคำนวนคือ เราต้องคำนวน flowrate และลักษณะการออกแบบแบบหัวเป่าว่าทำอย่างไรถึงจะเป่าแล้วสิ่งสกปรกออกได้มากที่สุด หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: เครื่องทำความสะอาดชิ้นงาน ,Cleaning Machine, Machine Design, Solidwork, Automation Machine , Mechanism , การออกแบบเครื่องจักรกล, โปรเจคนักศึกษา,เครื่องจักรอัตโนมัติ,โปรเจคจบ
Jun
สอนออกแบบเครื่องจักร: กลไก Centering Mechanism กลไก Centering Mechanism ป็นระบบจัดตำแหน่งชิ้นงานที่มาจาก conveyor เพื่อให้งานอยู่ตรงกลาง idea นี้ฉลาดมากค่ะ ใช้แค่เพียงกระบอกลม 1 ตัว เป็นแหล่งต้นกำลังส่วน gripper centering อีกด้านจะใช้ก้าน link ต่อเชื่อมโยงเอาไว้ค่ะ เนื่องจากเวลาที่เราหมุน การเคลื่อนที่จะเป็นแบบในแนวรัศมีดังนั้นการที่เราจะเปลี่ยนการเคลื่อนที่ในแนวรัศมีมาเป็นแบบ linear motion เราจึงวางแผ่นที่ใช้ตบ centering งาน บน Linear guide ค่ะ จุดสำคัญที่พึงระวังคือ joint ที่ใช้ต่อต้อง floating ได้นะคะ ห้ามทำเป็นแบบ rigid เพราะไม่งั้นจะเกิดการขัดตัวได้ค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้จัดตำแหน่งชิ้นงานต่างๆได้ค่ะ เช่น บน conveyor เป็นต้น แต่ข้อควรระวังคือกินพื้นที่ไปนิดค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ…
Jun

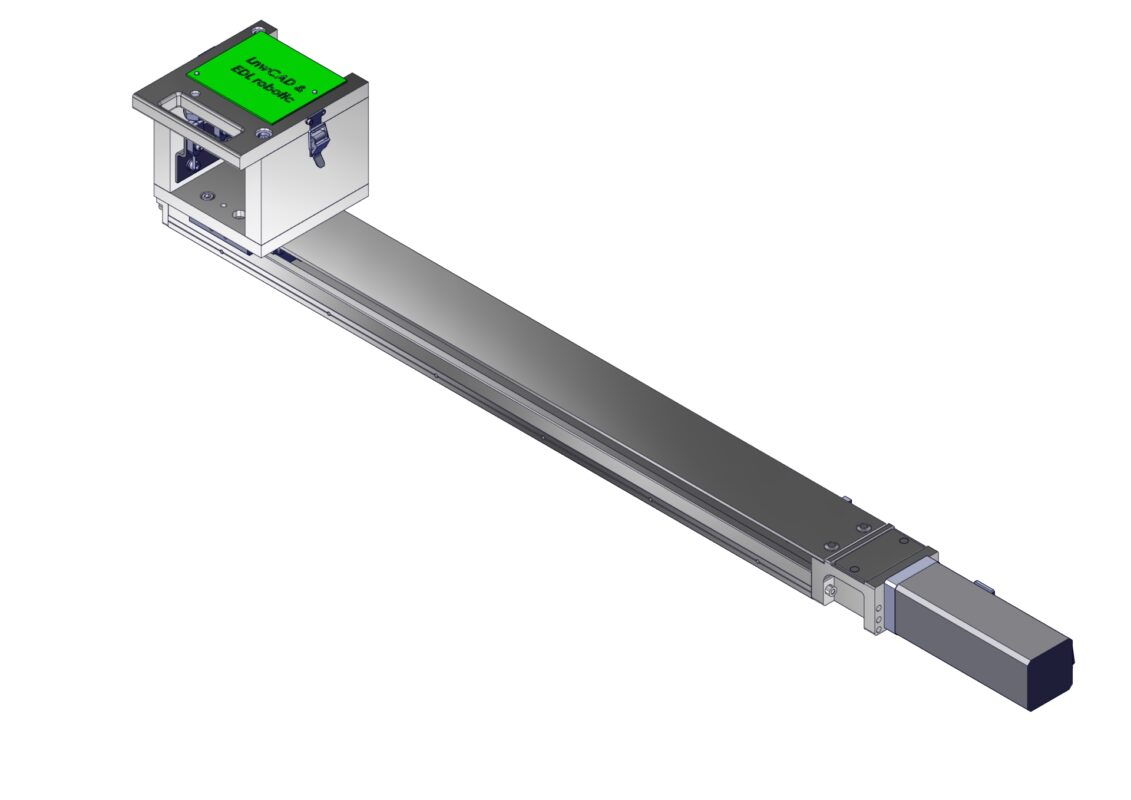

สอนออกแบบเครื่องจักร: กลไก Setup and Change JIg หลักการทำงาน: กลไกนี้เป็นระบบการเปลี่ยนและsetting jig ที่วางอยู่บน linear actuator นะคะ idea ของกลไกนี้คือจะไม่ใช้การขัน screw ยึด ถ้าใครทำงานสายโรงงานที่ดูเรื่อง production line ก็จะไม่ค่อยชอบให้ขัน screw เปลี่ยนเยอะๆนะคะ เพราะเสียเวลาในการทำงาน ดังนั้นกลไกนี้จึงเปลี่ยนจาก screw ยึดมาใช้ snap lock แทนค่ะ โดยการ locate position จะใช้ pin 2 ตัววางทะแยงมุมกันค่ะ เพียงเท่านี้ jig ก็จะไม่หลุดเวลา actuator วิ่งแล้วนะคะ ง่ายมากๆ การต่อยอดใช้งาน:กลไกลักษณะนี้สามารถนำไปย่อยอดได้มากมายโดยอาจจะทำใส่เครื่องจักรที่ต้องเปลี่ยน jig บ่อยๆเช่น leak test ,press, assembly machine ที่มีการเดินงานหลาย model เป็นต้นค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์…
Jun
สอนออกแบบเครื่องจักร: กลไก Press Machine Mechanism หลักการทำงาน: กลไกนี้เป็นระบบ Press Machine อย่างง่าย แรงที่เราใส่เข้าไปได้มาจากก้านโยกซึ่งเราจะใช้มือกด ซึ่งก้านโยกนี้เราจะใช้ Standard Toggle Clamp มาใช้ในการดันแผ่น press ให้ slide ขึ้นลง นอกจากนั้นกลไกนี้ยังใช้ linear bushing + shaft slide ในการประคองเพื่อให้หัว press ขึ้นลงได้อย่างแม่นยำ อีกทั้งยัดช่วยลด friction ได้อีกด้วย การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้เป็น project จบนักศึกษาได้สบายเลยค่ะ โดยทำเป็นเครื่อง mini press machine สำหรับประกอบชิ้นส่วน เช่น ประกอบ bearing เข้ากับ shaft เป็นต้น โดยการออกแบบแค่เพียงคำนวนความแข็งแรงให้เหมาะกับงานนั้นๆ ส่วนกลไกและ concept การทำงานจะเหมือนกันค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ…
