Gripper Mechanism ถูกออกแบบมาเพื่อใช้ในการหยิบจับชิ้นงานโดยใช้กระบอกลม และ vacuum pad ซึ่งชิ้นงานสำหรับตัวอย่างคือ box ใส่ชิ้นงาน idea ในการออกแบบคือ เราจะใช้การเกี่ยวเข้ากับกล่องสีเหลืองโดยใช้ plate สีเขียวที่ติดอยู่กับกระบอกลม แต่ในการเกี่ยวแล้วยกนั้นกล่องยังสามารถขยับได้ เราจึงต้องใช้ pad ดูดแล้วดันโดยจะติดแบบเส้นทแยงมุม การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรและระบบ conveyor รวมทั้งยังเหมาะที่จะนำมาทำเป็นโปรเจคจบของน้องๆ นักเรียน นักศึกษา ซึ่งจะได้เรียนรู้หลักในการทำงานของ pneumatics และการออกแบบ gripper หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: Gripper Mechanism , Machine Design, Solidwork, Automation Machine , Mechanism , การออกแบบเครื่องจักรกล, โปรเจคนักศึกษา
Author Archives: พี่ออมเงิน
Jul

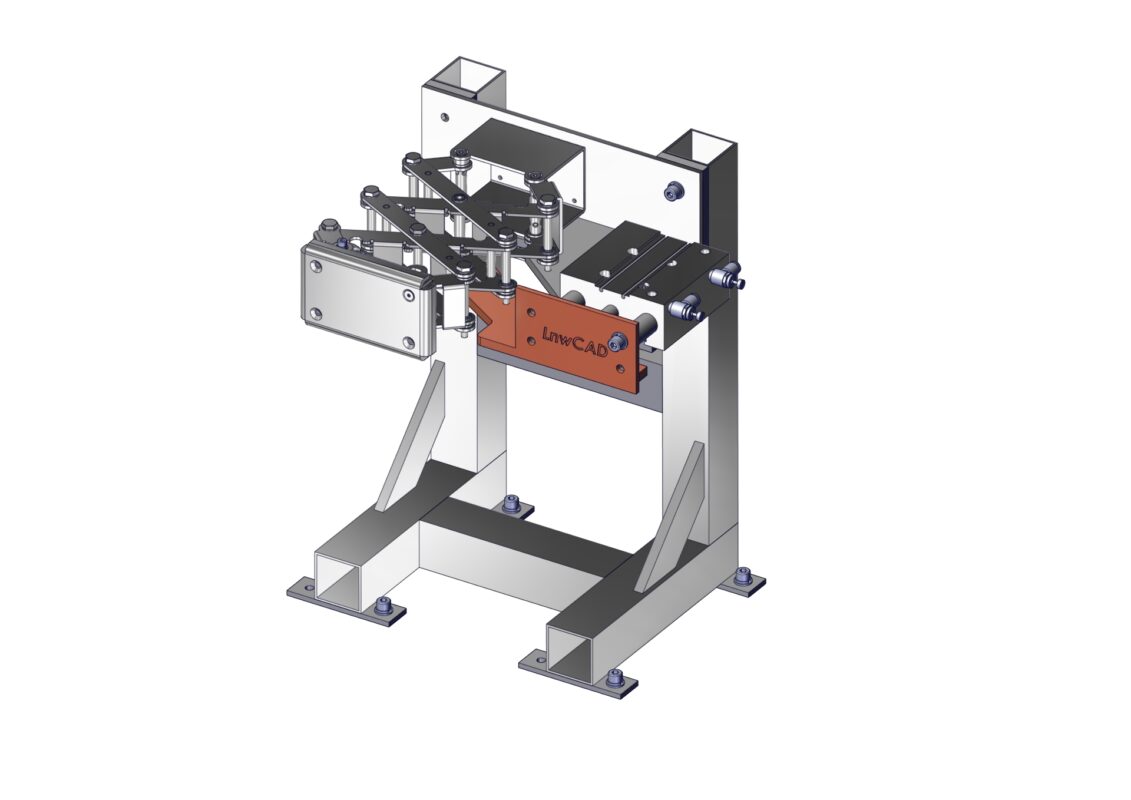

หลักการทำงาน: Arm Linkage Mechanism ถูกออกแบบเพื่อใช้ในการผลักหรือดันชิ้นงาน โดย idea ในการออกแบบ Arm Linkage Mechanism นั้น แหล่งต้นกำลังจะเป็น Air cylinder ซึ่งต่อเข้ากันกับ Link สีเขียว โดย Link สีเขียวจะต่อกับ X-Lift สีเหลือง ซึ่งจะยึด-หด ผลักดันชิ้นงาน การต่อยอดใช้งาน:Arm Linkage Mechanism สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรและระบบ conveyor รวมทั้งยังเหมาะที่จะนำมาทำเป็นโปรเจคจบของน้องๆ นักเรียน นักศึกษา ซึ่งจะได้เรียนรู้หลักในการทำงานของ Link ประเภทนี้ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ และ ช่อง Youtube เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: Arm Linkage Mechanism, Machine Design, Solidwork, Automation Machine ,…
Jun

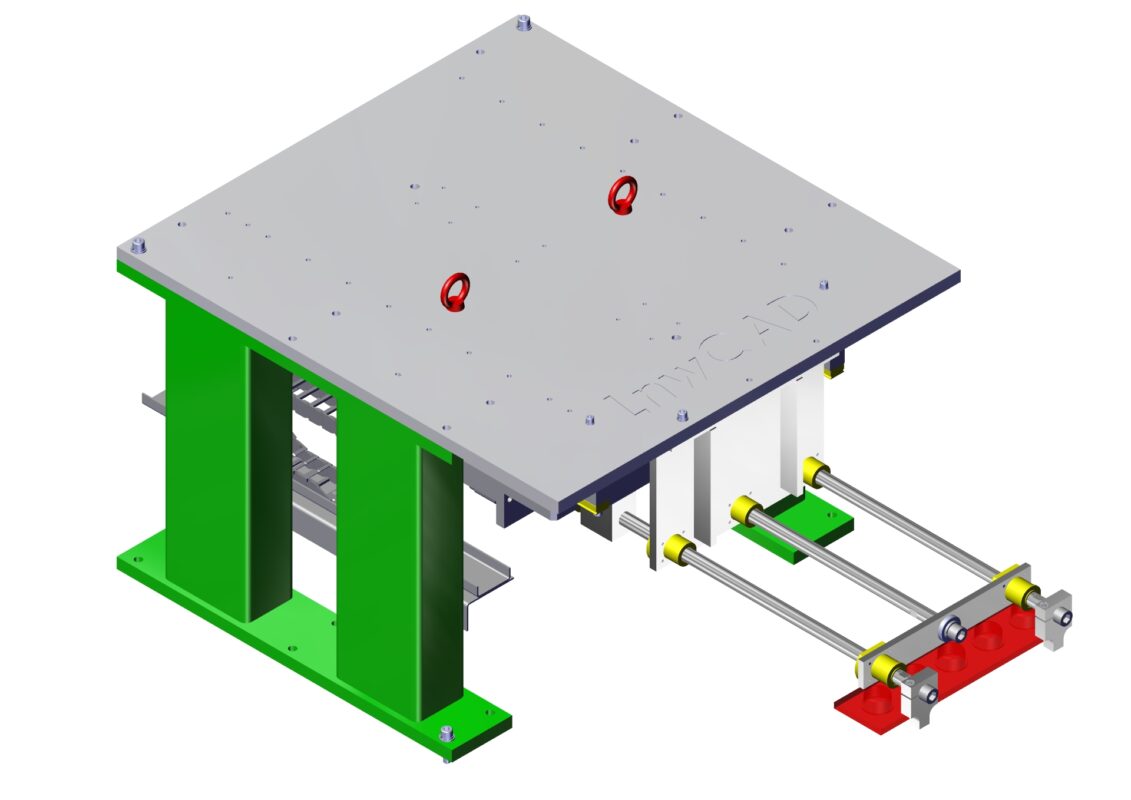

ออกแบบเครื่องจักร : กลไก Magazine Transfer Mechanism หลักการทำงาน: กลไกนี้เป็นระบบการป้อน magazine ให้กับเครื่องจักร หรือจะใช้ป้อนชิ้นงานก็ได้นะคะ โดย idea ของ concept นี้จะมี motion ที่สำคัญคือ 1. linear motion เคลื่อนที่ไปยังตำแหน่งที่จะเคลื่อนย้าย 2.กลไกในการเกี่ยวสำหรับลากชิ้นงาน ใช้สำหรับหมุนลงมาเพื่อเกี่ยวให้ชิ้นงานมายังตำแหน่งที่เราต้องการ โดย linear motion system เราจะใช้ linear actuator ในการเคลื่อนที่ และจะมี Lm guide ช่วยประคองและรับแรงซึ่งกลไกลักษณะนี้นิยมใช้งานในเครื่องจักรอย่างมาก เรียกว่าเป็นกลไก classic ในการทำระบบ linear motion เลยคะ ส่วนกลไกสำหรับเกี่ยวชิ้นงานนั้น เราจะใช้ Air rotary ในการหมุน shaft ซึ่งตรงปลาย shaft จะมีแผ่นสำหรับเกี่ยวอยู่ค่ะ เพียงเท่านี้เราก็จะสามารถที่เกี่ยวงานและลากมายังตำแหน่งที่เราต้องการได้แล้วค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรได้ค่ะ เอาไว้ลากชิ้นงานขนาดใหญ่ หรือ…
Jun

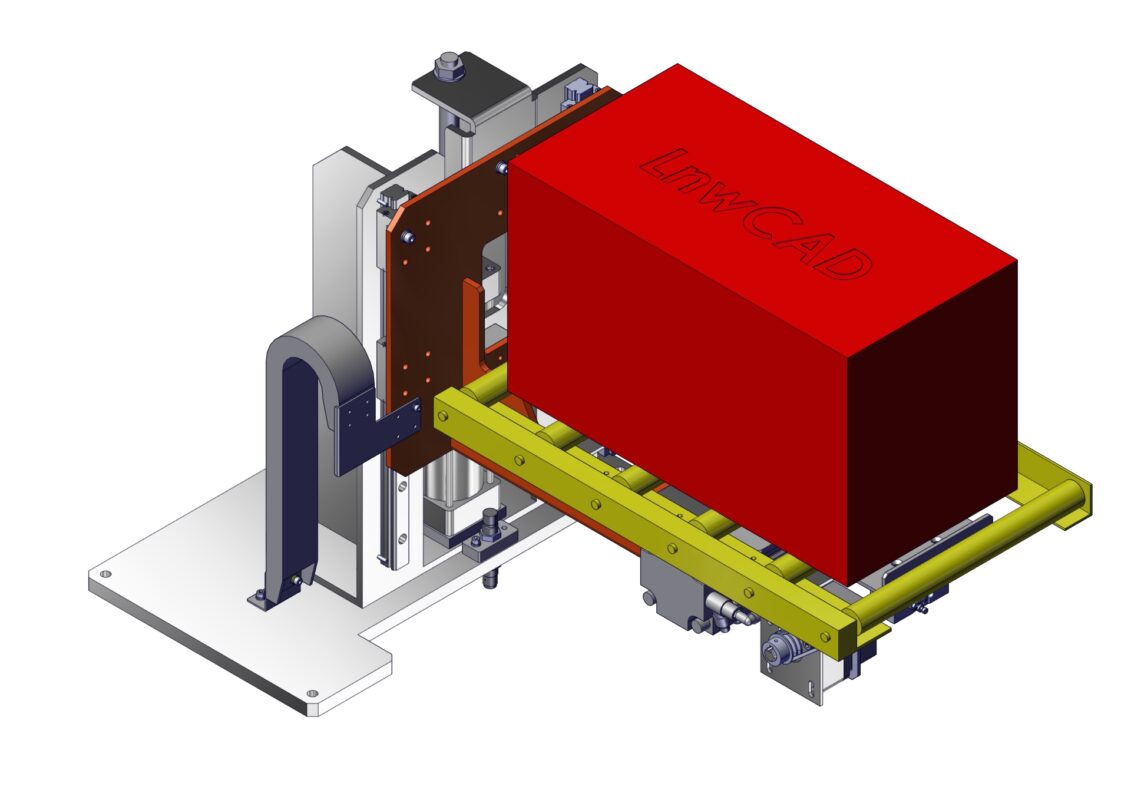

ออกแบบเครื่องจักร : กลไก Roller Conveyor Mechanism หลักการทำงาน: กลไกนี้เป็น conveyor แบบ roller ทำการ drive roller ด้วย sprocket +chain โดยมีแหล่งต้นกำลังเป็น motor ความเจ๋งของกลไกนี้คือ สามารถทำได้แบบ 3 in 1 เลยค่ะ ได้แก่ 1. สามารถยกขึ้น-ลง เพื่อปรับระดับความสูงในการป้อนงาน ( อันนี้พี่เคยทำคล้ายๆกันแต่พี่เอาไว้ return pallet ใส่ชิ้นงาน ) 2.ลำเลียงวัสดุ 3. หมุนเพื่อเปลี่ยนทิศทางด้วยกระบอกลม การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรได้ เช่น return pallet หรือป้อนงานไปยัง station ต่างๆเป็นต้น อีกทั้ง concept design อันนี้ยังเหมาะอย่างยิ่งสำหรับเป็นโปรเจคจบของน้องๆนักเรียน นักศึกษา เพราะไม่ยากและง่ายจนเกินไป ทำอันนี้ได้ความรู้ทั้ง linear motion ,rotation…
Jun

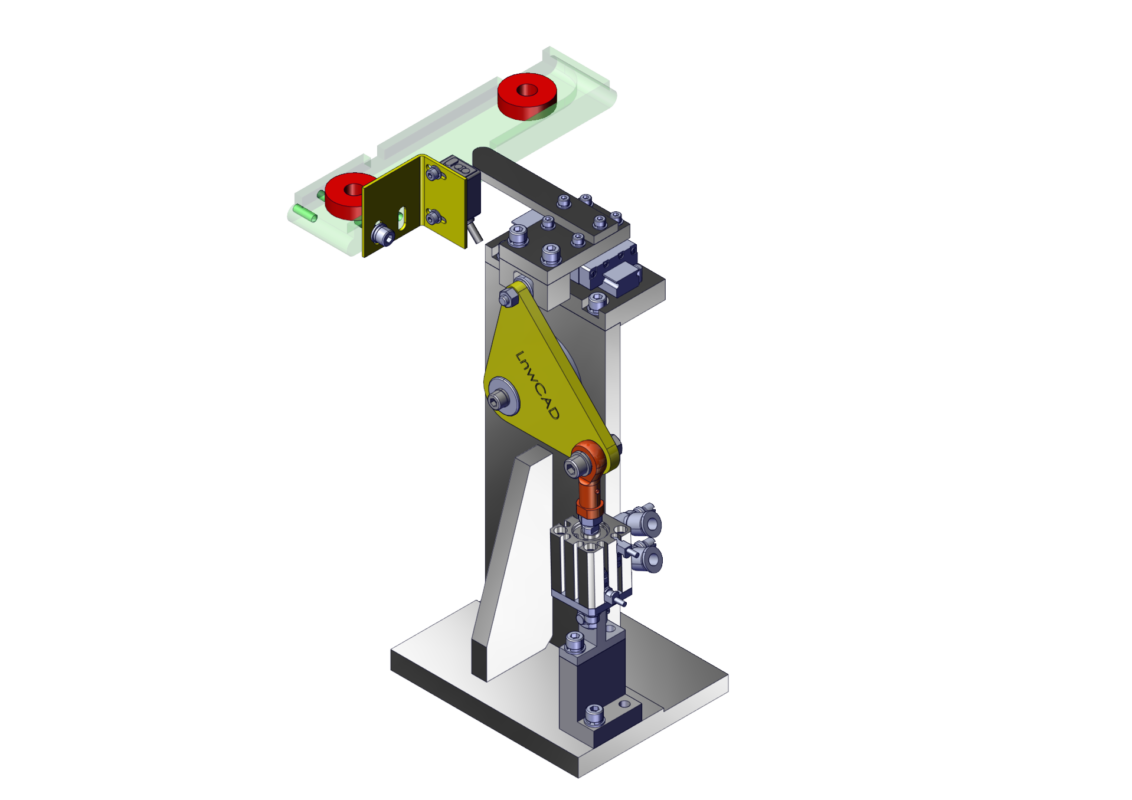

สอนออกแบบเครื่องจักร: กลไก Stopper Mechanism หลักการทำงาน: กลไกนี้เป็นระบบการหยุดชิ้นงานที่ไหลอยู่บน conveyor โดยใช้หลักการของ link ซึ่งแหล่งต้นกำลังของกลไกนี้คือ Air cylinder โดยกึ่งกลางของ link เป็นจุดหมุนจะถูก support ด้วย bearing Link แบบนี้ปรกติจะหมุนในแนวรัสมี ถ้าเราต้องการทำให้เคลื่อนที่ในแนวเส้นตรงเราจึงต้องใช้ linear guide เข้ามาช่วยประคอง * knowhow นะคะ อย่ายึด fix เชียวนะคะ งัด Linear guide พังแน่นอนค่ะ เราต้องออกแบบจุดจับยึดให้สามารถที่จะ floating ได้ค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับ conveyor ได้ค่ะ จุดเด่นคือ การเสริมกำลังเนื่องจากเราใช้ link ทดแรง อีกทั้งยังช่วยลดพื้นที่ติดตั้งได้อีกด้วย หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: กลไก ป้อนงานในแนวดิ่ง ,Stopper…
สถาบันสอนออกแบบ LnwCAd จัดหน่ายคอร์สสอนออกแบบเครื่องจักรและระบบอัตโนมัติ (Machine Design Training ) ที่ดีที่สุด หนึ่งเดียวที่ให้ 3D model การออกแบบจริงไปฝึกออกแบบ และต่อยอดใช้งานจริง เพราะการจะเป็นวิศวกรออกแบบได้นั้นต้องลงมือทำจริงเท่านั้น!! เราสอนทั้งการใช้ Solidworks และการนำคำสั่งต่างๆมาต่อยอดใช้ในงานออกแบบจริง เรียนครบ จบภายในคอร์สเดียว เพราะถ้าเราเรียนแต่การใช้ Solidworks แต่เราไม่เคยสัมผัสว่าในการทำงานจริงนั้นวิศวกรออกแบบที่เก่งๆเขาใช้คำสั่ง Solidworks มาใช้กับการออกแบบอย่างไร เราก็จะไม่สามารถออกแบบได้ เพราะคนเขียน Solidworks เป็น กับคนออกแบบเครื่องจักรเป็นมันคนละเรื่องกันค่ะ แต่การใช้ Solidworks จนชำนาญจะช่วยในเรื่องของการทำงานออกแบบได้เร็ว และยังช่วยลดข้อผิดพลาดในการขณะออกแบบได้จาก Tool และคำสั่งต่างๆมากมายที่ Solidworks มอบให้ มาเรียนกับเราสิค่ะ เราจะช่วยต่อยอดความฝันสิ่งประดิษฐ์ของคุณด้วยความรู้ทางด้านการออกแบบที่เรามีค่ะ
Jun
สอนออกแบบเครื่องจักร: กลไก Work Discharge Mechanism หลักการทำงาน: กลไกนี้เป็นระบบการป้อนงานให้เครื่องจักรทีละชิ้นค่ะ เหมาะสำหรับงานที่เป็นลักษณะกลม idea ในการออกแบบคือเราจะให้จานสีน้ำเงินหมุนป้อนงานมาบน plate สีฟ้าได้ครั้งละ 1 ชิ้น ที่ได้ครั้งละ 1 เพราะเรากัดร่องให้พอดีกับงานแค่ 1 ตัวถ้ามีอีกตัวเข้ามาจะถูกเขี่ยออก หลังจากป้อนงานมาบน plate สีฟ้าซึ่งต่ออยู่กับ motor plate สีฟ้าจะหมุนงานวิ่งเข้าตามราง guide สีเขียวเพื่อป้อนให้กับเครื่องจักรต่อไปค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้ติดตั้งร่วมกันกับเครื่องจักรได้ใช่ line machining พองานถูกป้อนมาทีละตัว งานจะไหลเข้า fixture lock position ด้วย toggle clamp แบบ auto หลังจากนั้นเราจะเจาะ จะปาด ก็สุดแล้วแต่การออกแบบของน้องๆเลยค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: กลไก ป้อนงานในแนวดิ่ง ,Work Discharge Mechanism , Machine…
Jun

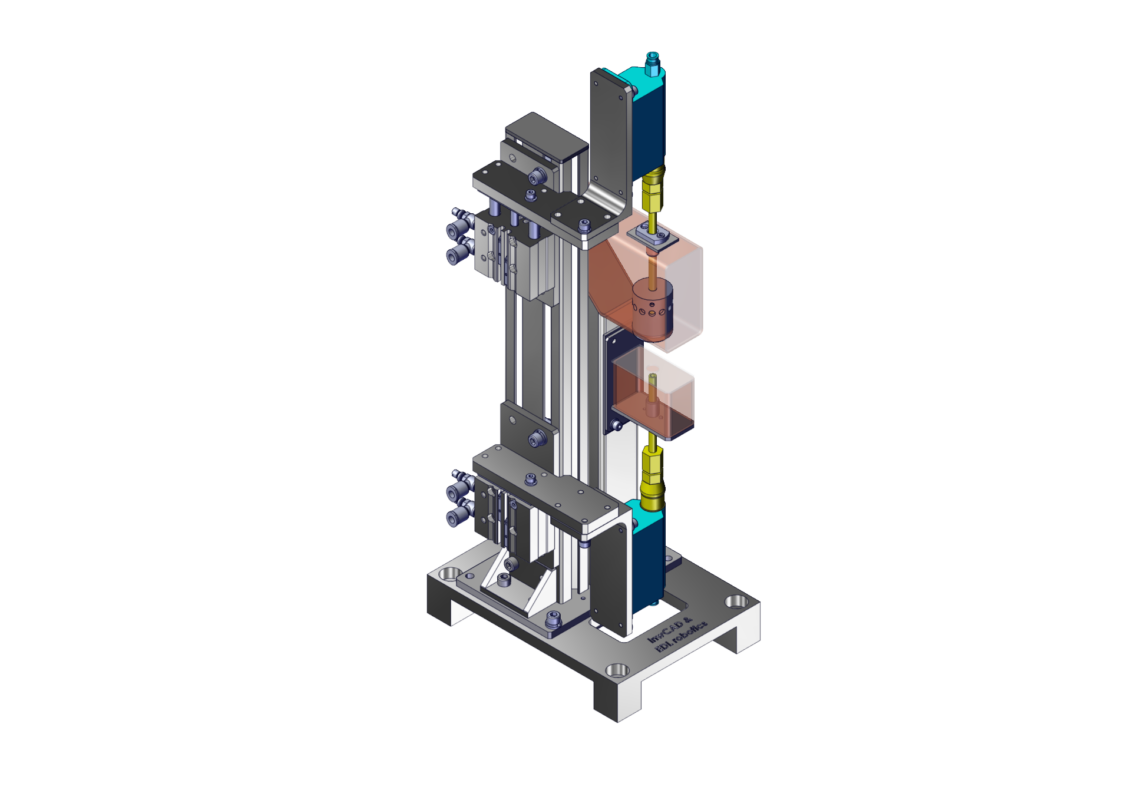

สอนออกแบบเครื่องจักร: กลไก Cleaning Machine หลักการทำงาน: กลไก cleaning machine นี้เป็นระบบทำความสะอาดชิ้นงาน จะมี Blow Ionizers ติดอยู่กับ Air cylinder ทำหน้าที่เข้ามาเป่าทำความสะอาดชิ้นงาน การต่อยอดใช้งาน:กลไกนี้เหมาะกับนำมาทำเป็นโปรเจคจบมากค่ะ เพราะด้วยกลไกที่ไม่ซับซ้อนมากมีแค่เพียงชุดเป่าทำความสะอาดงานติดอยู่กับ air cylinder เท่านั้นเอง โดยโจทย์ที่ท้าทายที่ต้องใช้การคำนวนคือ เราต้องคำนวน flowrate และลักษณะการออกแบบแบบหัวเป่าว่าทำอย่างไรถึงจะเป่าแล้วสิ่งสกปรกออกได้มากที่สุด หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ ขอบคุณค่ะ Tags: เครื่องทำความสะอาดชิ้นงาน ,Cleaning Machine, Machine Design, Solidwork, Automation Machine , Mechanism , การออกแบบเครื่องจักรกล, โปรเจคนักศึกษา,เครื่องจักรอัตโนมัติ,โปรเจคจบ
Jun

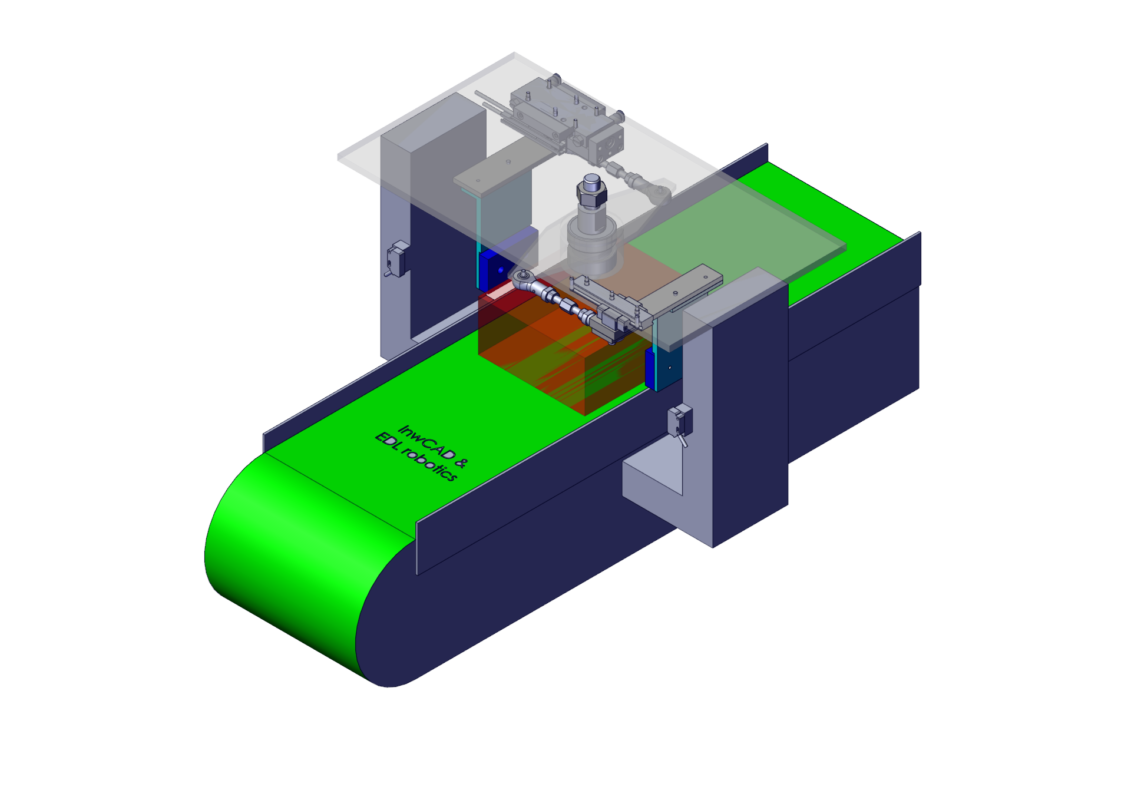

สอนออกแบบเครื่องจักร: กลไก Centering Mechanism กลไก Centering Mechanism ป็นระบบจัดตำแหน่งชิ้นงานที่มาจาก conveyor เพื่อให้งานอยู่ตรงกลาง idea นี้ฉลาดมากค่ะ ใช้แค่เพียงกระบอกลม 1 ตัว เป็นแหล่งต้นกำลังส่วน gripper centering อีกด้านจะใช้ก้าน link ต่อเชื่อมโยงเอาไว้ค่ะ เนื่องจากเวลาที่เราหมุน การเคลื่อนที่จะเป็นแบบในแนวรัศมีดังนั้นการที่เราจะเปลี่ยนการเคลื่อนที่ในแนวรัศมีมาเป็นแบบ linear motion เราจึงวางแผ่นที่ใช้ตบ centering งาน บน Linear guide ค่ะ จุดสำคัญที่พึงระวังคือ joint ที่ใช้ต่อต้อง floating ได้นะคะ ห้ามทำเป็นแบบ rigid เพราะไม่งั้นจะเกิดการขัดตัวได้ค่ะ การต่อยอดใช้งาน:กลไกนี้สามารถนำไปใช้จัดตำแหน่งชิ้นงานต่างๆได้ค่ะ เช่น บน conveyor เป็นต้น แต่ข้อควรระวังคือกินพื้นที่ไปนิดค่ะ หากน้องๆเห็นว่าบทความนี้เป็นประโยชน์ พี่ฝากกด Like กดติดตามเพจ Easy Design และ ช่อง Youtube: สอนออกแบบเครื่องจักร เพื่อเป็นกำลังใจให้พี่ได้ทำบทความดีๆแบบนี้ต่อไปนะคะ…
